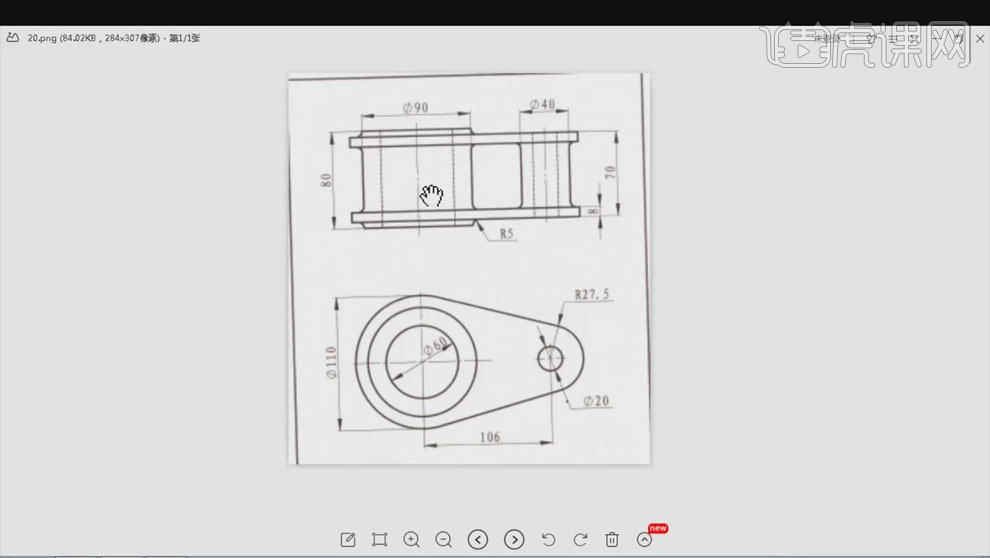

　　虎课网为您提供综合教程版块下的CAD-链块平面图画法图文教程，本篇教程使用软件为CAD，难度等级为新手入门，下面开始学习这节课的内容吧！

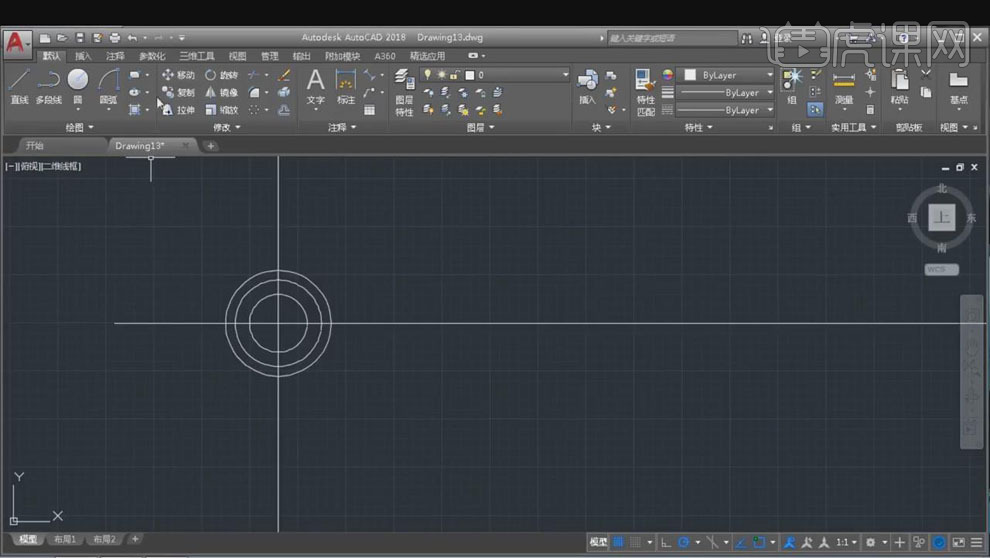

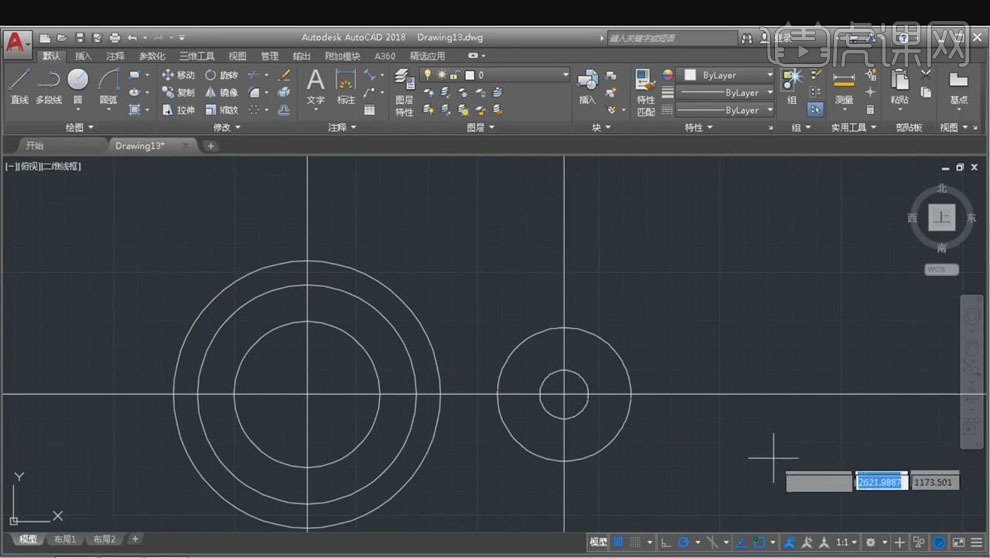

　　2.打开【CAD】，用【直线】画出基准线，用【圆】以交点为圆心画圆形，【直径】分别为110、90和60。

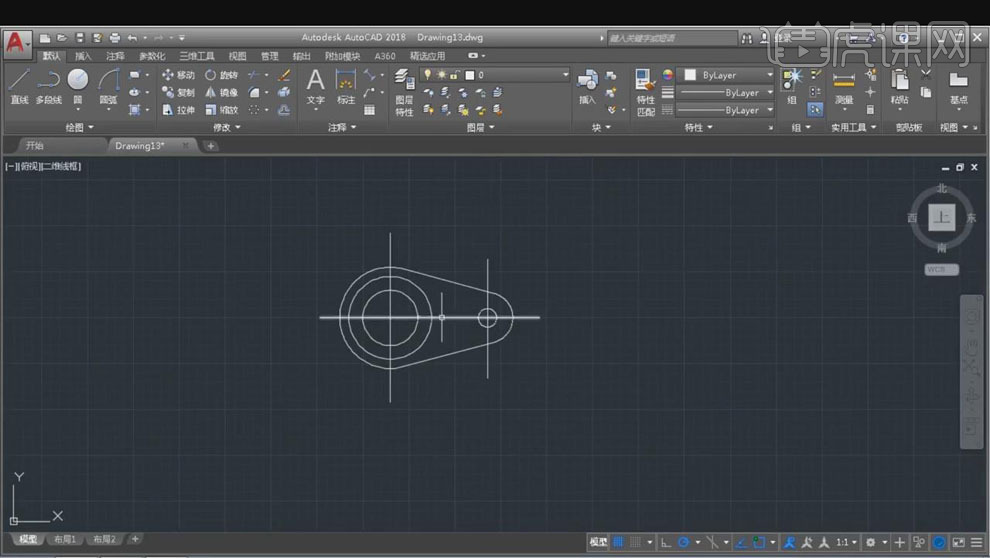

　　4.右键选择【切点】，用【直线】连接两个圆的切点，选择【修剪】工具框选所有线条，去掉多余线.同样的方式用【直线】画出主视图的中心线，选中中心线，点击【线型】的下三角打开【线型加载器】，单击【加载】，选择【CENTER】，单击【确定】，再选择【CENTER】线.用【直线】从下面视图的交点往上延伸，再把上面水平的线，【修剪】工具去掉多余线.中心线，【修剪】工具去掉多余线.同样的方法【偏移】中心线，画出轮廓，【修剪】多余线条，具体如图所示。

　　双赢彩票

　　9.选择中间的线条，转换【线型】为【虚线】，选择【倒圆角】，【半径】5，选择需要倒圆角的边，【修剪】工具去掉多余线条，具体如图所示。

　　双赢彩票

　　以上就是CAD-链块平面图画法图文教程的全部内容了，你也可以点击下方的视频教程链接查看本节课的视频教程内容，虎课网每天可以免费学一课，千万不要错过哦！
