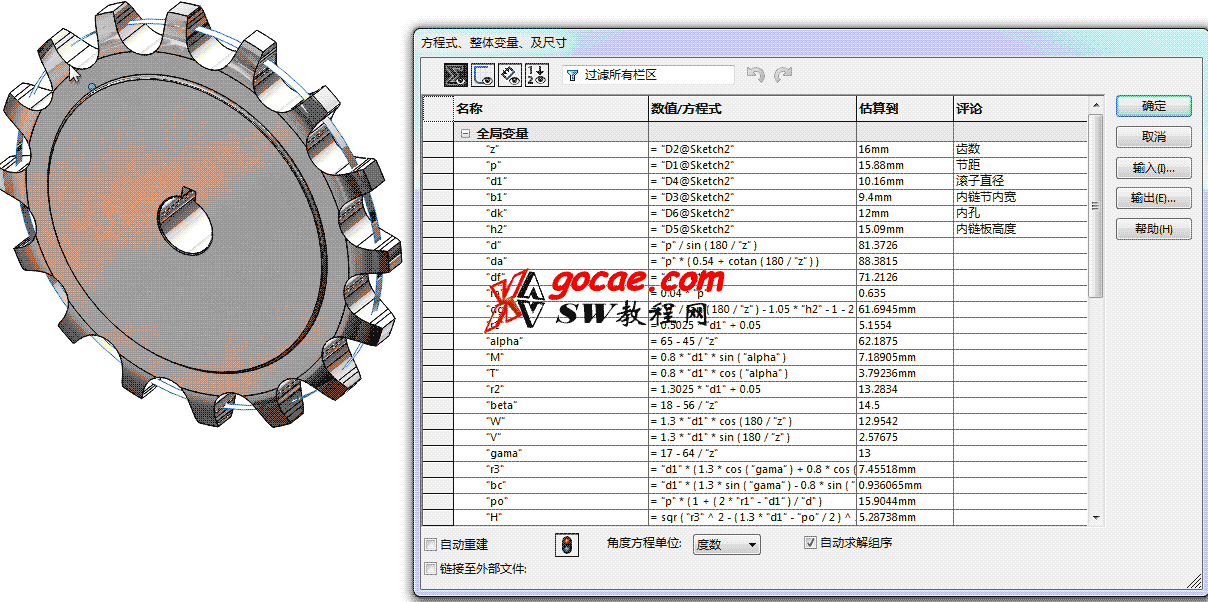

　　生成链轮子的方法很多，常用的可以直接用工具生成，可以用自带的toolbox生成链轮，这里给讲的是直接用方程式建模的方法来生成链轮，非常方便，在设计改动的时候，同型号的链轮只需要修改下齿数就可以了，对已经添加配合的装配体没有影响，另外bom表，自定义属性都会同步修改。

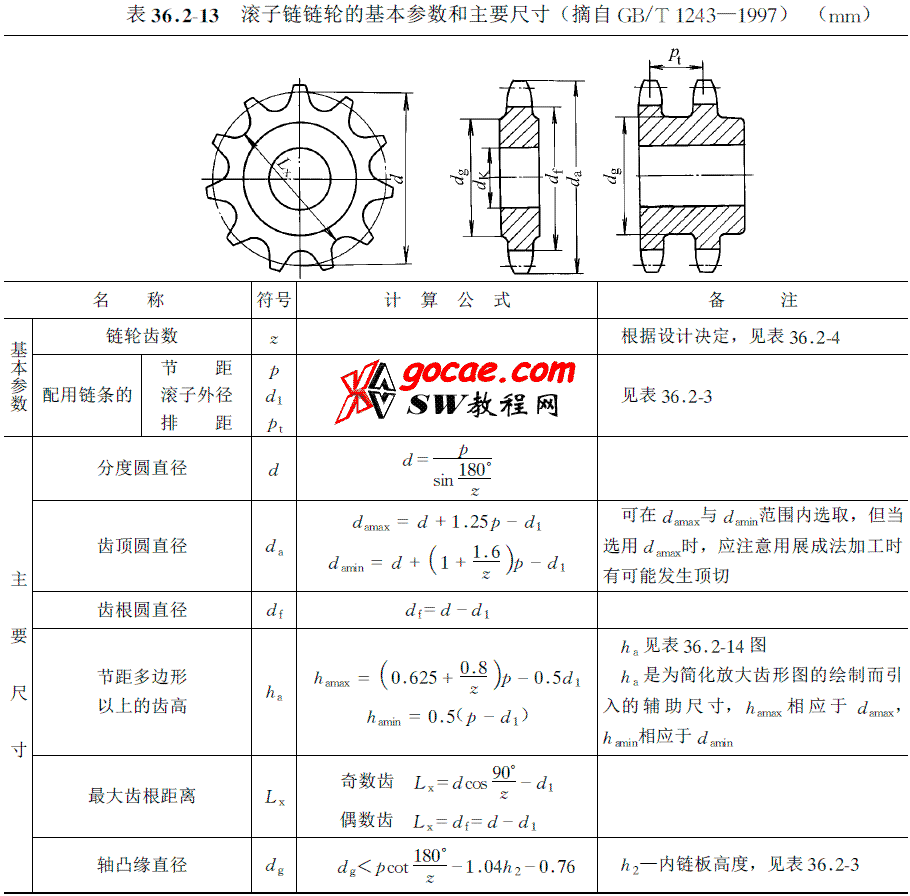

　　基本参数：齿数Z、节距P、滚子外经dr、排距Pt文章源自solidworks教程网-

　　主要尺寸：分度圆直径d、齿顶圆直径da、齿根圆直径df、分度圆弦齿高ha、最大齿根距离Lx、齿侧凸缘（或排间槽）直径dg文章源自solidworks教程网-

　　双赢平台

　　相关的外径尺寸，厚度等直接从方程式中链接就行。文章源自solidworks教程网-

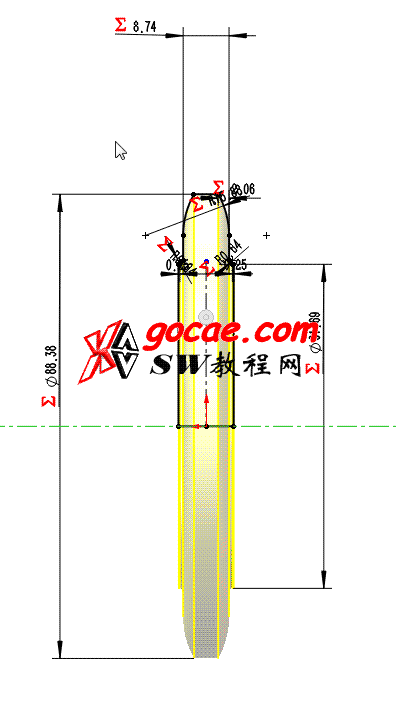

　　完全按手册上的画法来画的话，本就是没用的，做为使用者来说画的再像也没多大意义，如果不想这么麻烦，直接大致位置画个圆弧表示就完全可以了文章源自solidworks教程网-

　　双赢平台

　　把链轮主要的设计参数出成自定义属性，这样出工程图的时候就可以方便的链接也，也可以在工程图中自动更新。
