　　本节我们主要介绍了凸包的创建过程，本节的时长为6分33秒，在本节中我们学习了凸包的创建命令，利用曲面成型工具对凸包进行创建。最后将凸包进行阵列，如果钣金能够进行展开说明我们的钣金制作是正确的。

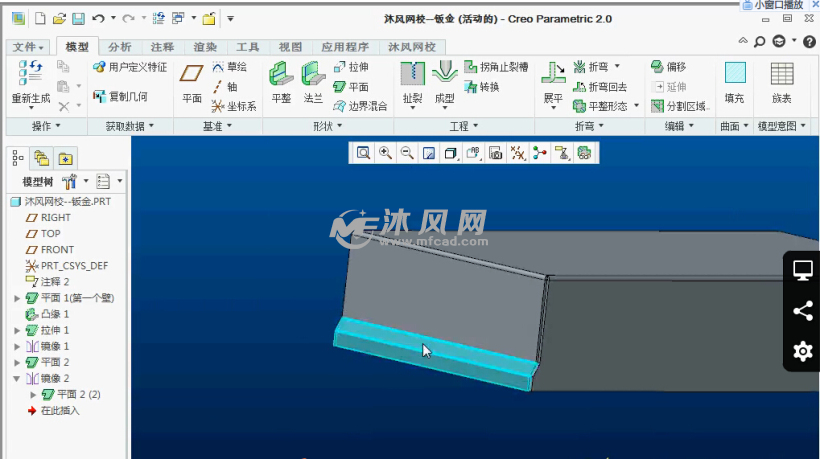

　　1.展平面我们使用平面壁，我们的参考放在里面，草绘的时候要把面放到里面，刚好和这个转角的钣金线是重合的，我们把这个边界线作为草绘平面，这时候这个面就就自动合并起来啦，这时候我们使用镜像命令。将这个面进行镜像到另一侧，这时候就将这个钣金壁补好了。

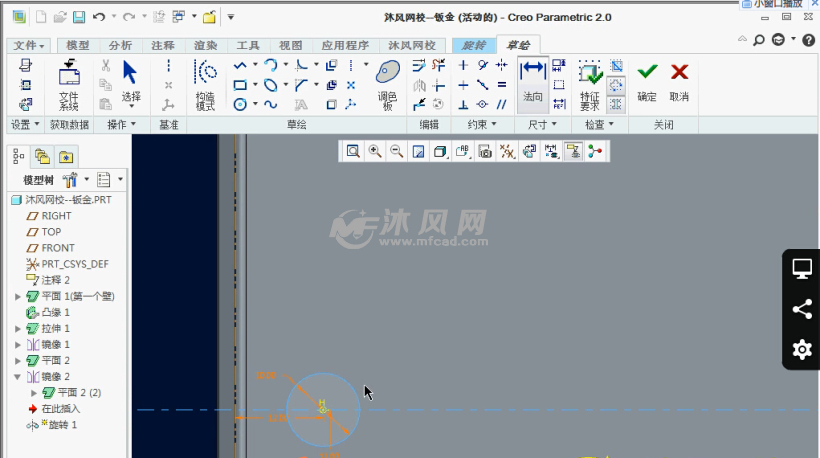

　　2.这时候我们做四个凸点，一种是草绘还有就是曲面成型，面组成型默认是灰色的，我们选择旋转的方式做一个曲面。方向是朝着下的，我们选择参考并且画出中心线，画一个圆圈，将尺寸进行修改。

　　3.这时候旋转的曲面产生啦。这时候面组成型就可以使用了，这时候需要选择一个面组，我们就选择这个面组，第一个凸包就已经做好了，四个凸包我们可以采用阵列的方式。有倒圆角，在凸包上导出圆角。里面倒2.5的圆角，钣金统一1毫米的壁厚，将特征进行组合。

　　双赢彩票

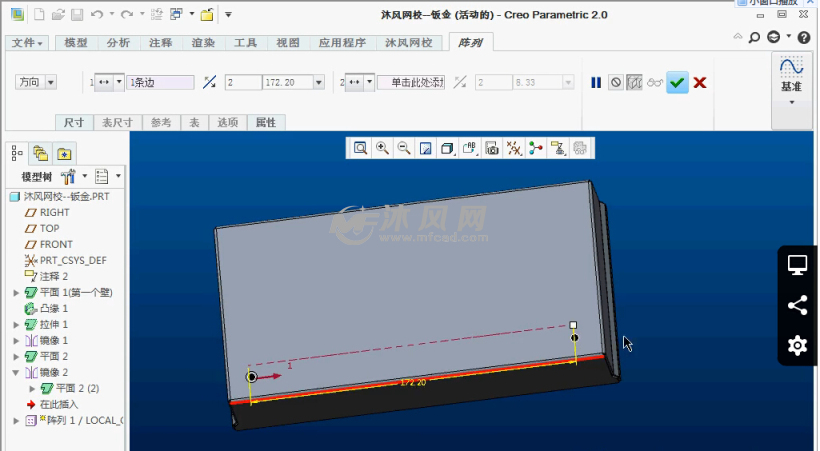

　　4.下面进行阵列，按照距离进行阵列，这四个凸包就已经打好了，都带有圆角，然后我们最后进行展平，如果最后不能展平，我们就说这个钣金是有问题的，能够进行展平。
