　　传动机构在机械设备中起着至关重要的作用，其中链轮传动机构具有传递功率大、传动效率高、适应性强等优点，是机械设计中常用的传动方式之一。对机械设计师而言，熟练掌握各类传动机构的设计方法十分重要。

　　今天为小伙伴们详细介绍如何使用中望CAD 机械版 2024 绘制机械设备常用的传动机构——链轮传动机构，一起来看看看吧!

　　Tips：相关设计功能需使用中望CAD机械版2024及以上版本。设计前，请确保您的软件已升级至中望CAD机械版 2024或更高版本。中望CAD企业版试用·优惠

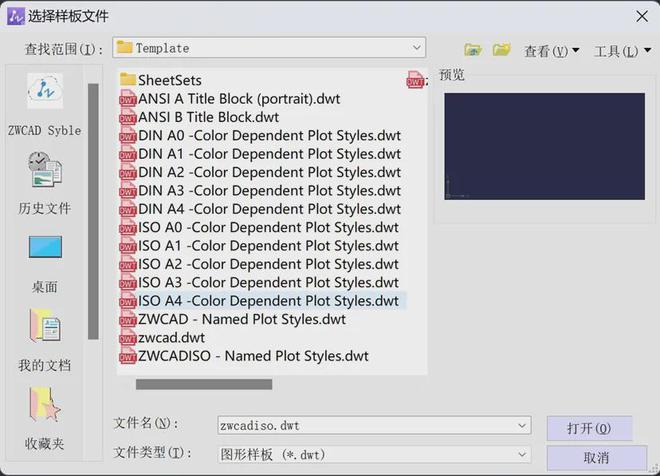

　　3. 在弹出的【选择样板文件】对话框中，选择默认的样板文件【zwcadiso.dwt】；

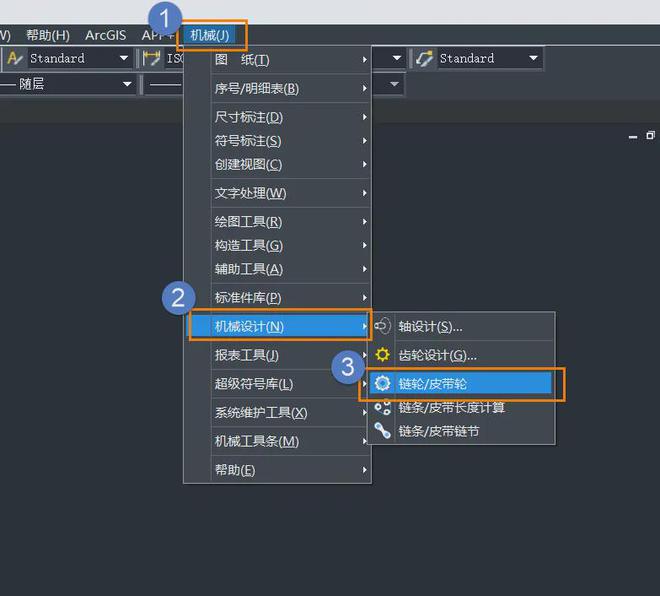

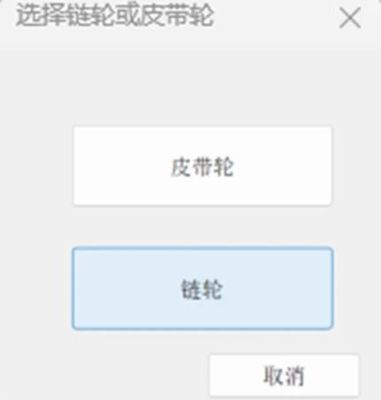

　　1. 点击菜单栏中的【机械】→【机械设计】→【链轮/皮带轮】；在弹出的【选择链轮或皮带轮】对话框中选择【链轮】。

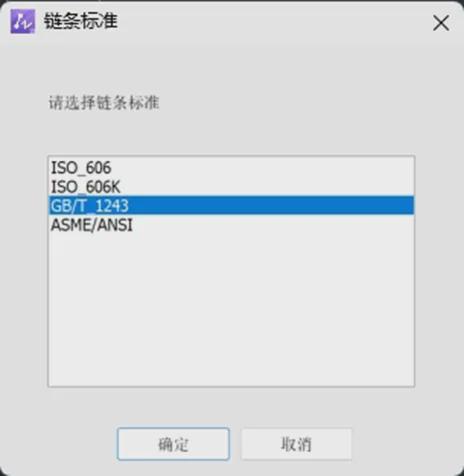

　　2. 根据提示在图纸中指定链轮的插入点和旋转角，在弹出的【链条标准】对话框中，选择【GB/T_1243】（以GB/T_1243为例），点击【确定】。

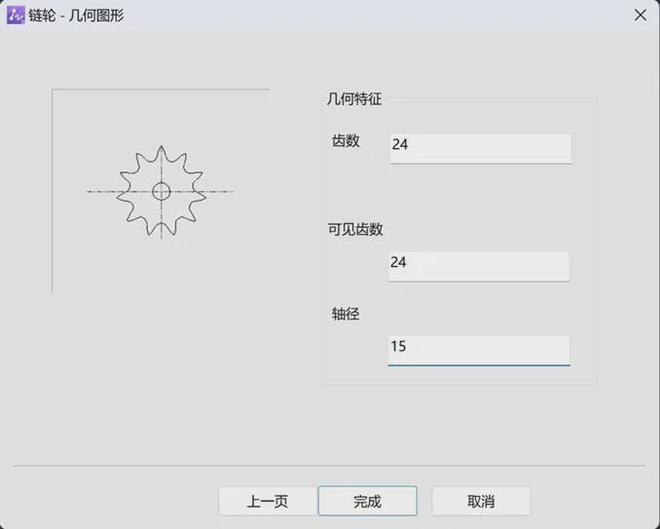

　　4. 在弹出的【链轮-几何图形】对话框中，分别输入【齿数】、【可见齿数】和【轴径】三个参数，点击【完成】创建第一个链轮。

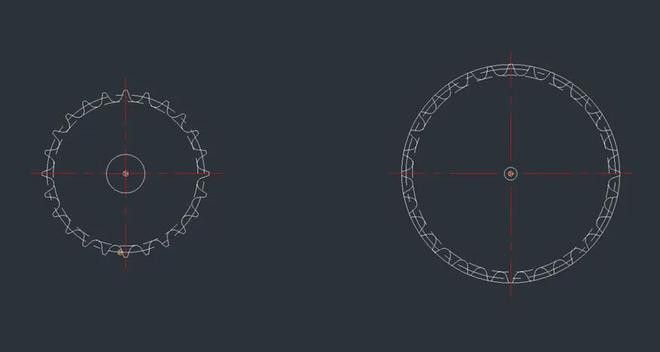

　　5. 重复上述步骤创建第二个链轮外形。至此，链轮传动机构的链轮部分就绘制完毕了。

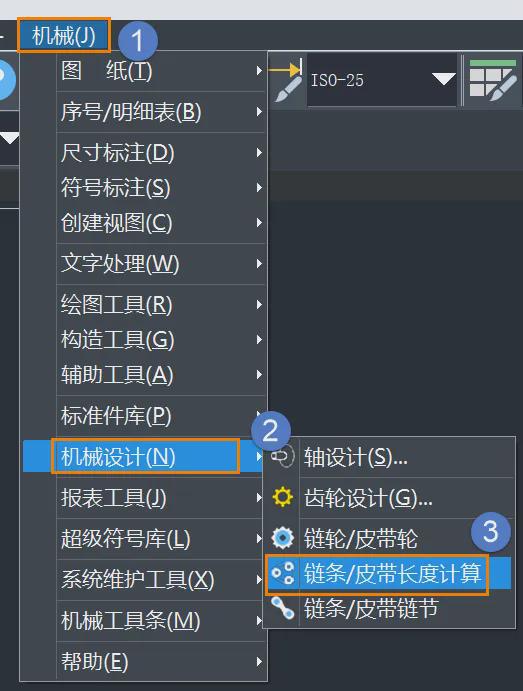

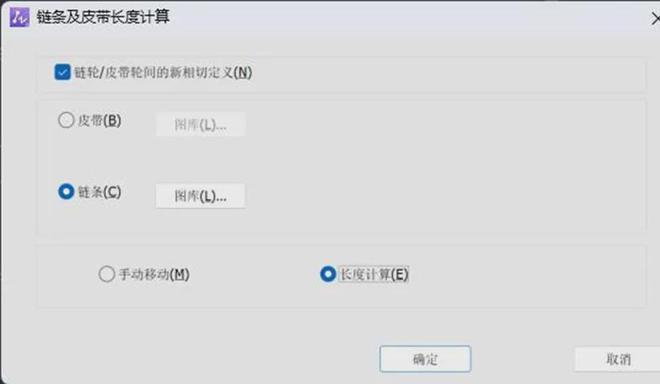

　　1. 点击菜单栏中的【机械】→【机械设计】→【链条/皮带长度计算】；在弹出的【链条及皮带长度计算】对话框中，选择【链条】、【长度计算】，点击【确定】。

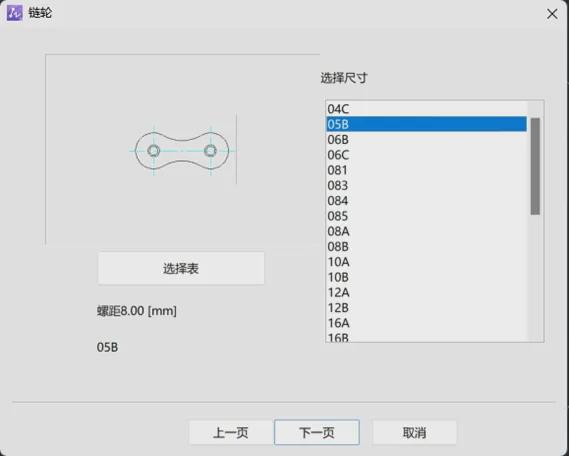

　　2. 点击【图库】，在弹出的【链条标准】对话框中，选择【GB/T_1243】，接着再选择【05B】，点击【确定】。

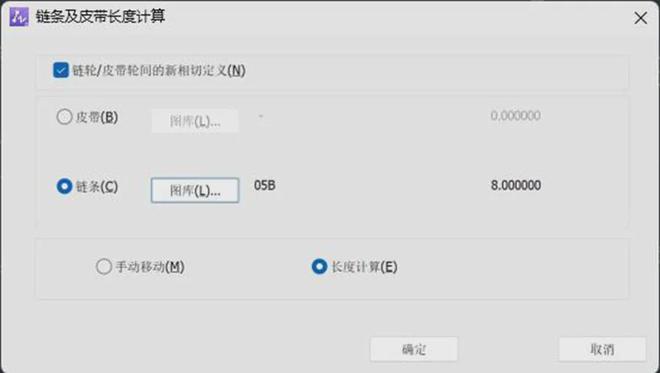

　　3. 在【链条及皮带长度计算】对话框中显示了链条的标准和节距后，点击【确定】。

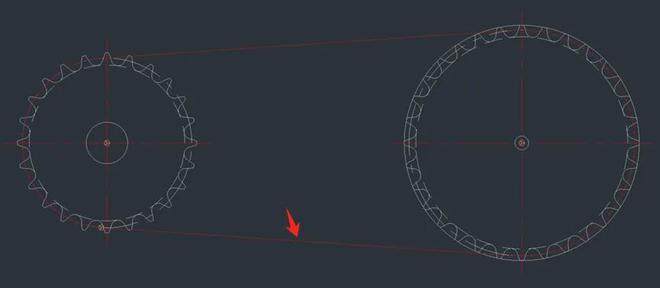

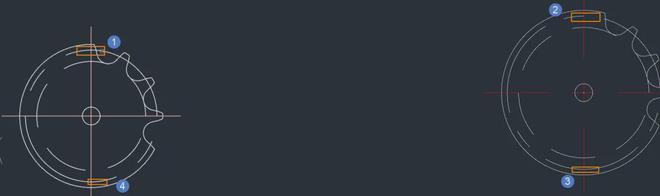

　　4. 根据命令栏提示，依次选择下图框内对应的分度圆位置，在点击四个位置后，按下键盘回车键生成红色多段线；

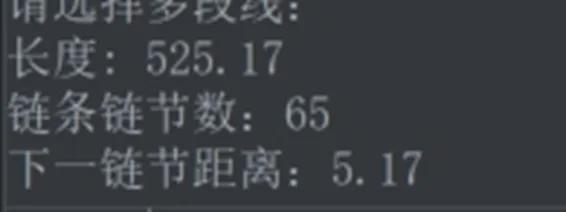

　　5. 根据命令栏提示，点击当前生成的红色多段线，可获得当前创建的链条【长度】、【链条链节数】、【下一链节距离】。

　　双赢彩票

　　1. 点击菜单栏中的【机械】→【机械设计】→【链条/皮带链节】，在弹出的【选择链条或皮带】对话框中，选择【链条】。

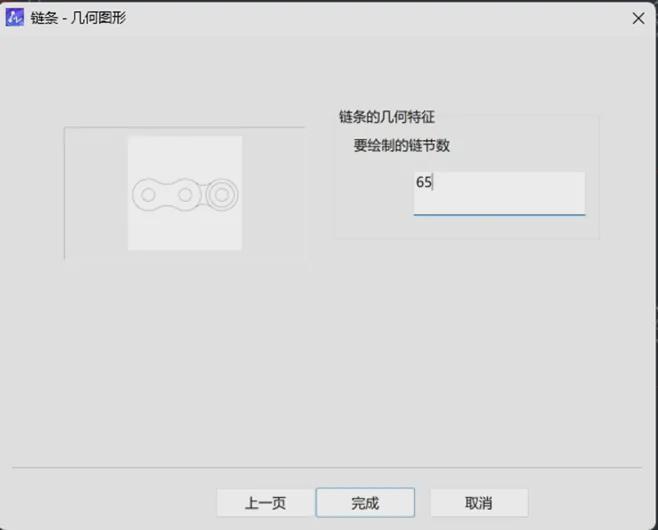

　　4. 弹出【链条-几何图形】对话框，输入要绘制的链节数【65】，点击【完成】。

　　ps：链节数不能大于【辅助线周长/螺距】，如果输入的数值不符合条件，会弹出以下窗口。
